斜齿行星减速机

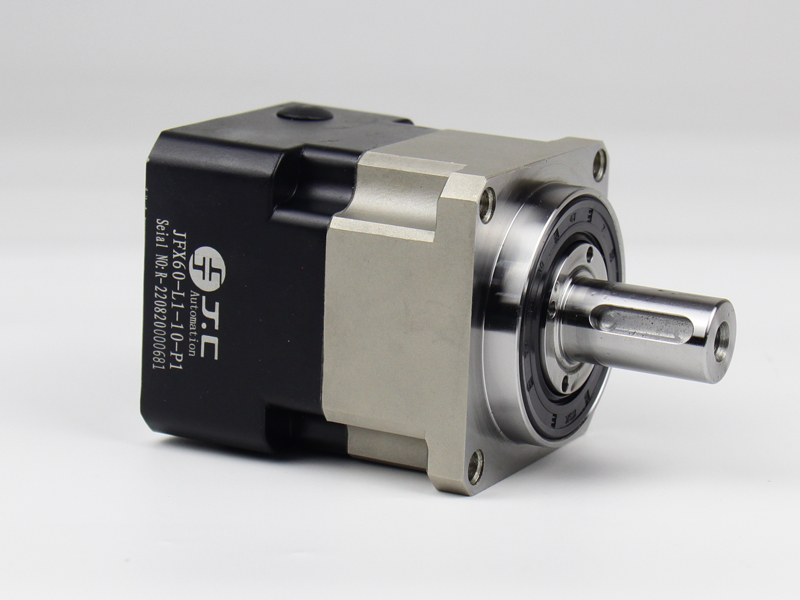

JXF系列斜齿行星减速机

浏览量：

咨询热线：135-0009-3281

JXF斜齿行星减速机：

● JXF系列行星减速机有：JXF60、JXF90、JXF120、JXF140、JXF180；

● 全一体化设计，精度提高到最大化。

● 双支撑笼式行星架结构，拥有高可靠精度，可适应频繁反转。

● 斜齿转动，传动更平稳，更大的承载能力。

● 低回程间隙，定位更准确。

●特殊转架结构，可以承载更大的径向力和轴向力。

规格范围：60-180

速比范围：3-100；

精度范围：1-3rcmin（P1）级

3-5rcmin（P1）级

立即咨询

详情描述

● 全一体化设计，精度提高到最大化。
● 双支撑笼式行星架结构，拥有高可靠精度，可适应频繁反转。
● 斜齿转动，传动更平稳，更大的承载能力。
● 低回程间隙，定位更准确。
●特殊转架结构，可以承载更大的径向力和轴向力。
规格范围：60-180
速比范围：3-100；
精度范围：1-3rcmin（P1）级
3-5rcmin（P1）级
减速机参数

JXF标准行星减速机系列
JXF	90	L1	5	P1
产品系列	产品规格	级数	传动比	背隙	输出形式	备注
	60、 80、 90、 120、140、180、220	L1:=1级 L2:=2级	L1: 3 4 5 7 10 L2: 9 12 15 16 20 25 30 35 40 50 70 100	P1=精密间隙 P2:标注间隙	S1=光轴输出无=带键输出	电机制造商及规格型号。可以直接提供输出连接尺寸

技术参数 / 规格			JXF60	JXF90	JXF120	JXF140	JXF180
	级数	速比	JXF60	JXF90	JXF120	JXF140	JXF180
额定扭矩（Nm）Tn	L1	3	40	105	165	350	880
		4	45	130	230	480	880
		5	45	130	230	480	1100
		6	45	130	225	480	1100
		7	45	100	220	480	1100
		8	40	90	200	440	880
		9	30	75	175	360	770
		10	30	75	175	360	770
	L2	15	40	105	165	360	880
		20	450	110	230	480	880
		35	45	110	230	480	1100
		40	45	110	230	480	1100
		50	45	110	230	480	1100
		70	45	100	220	480	1100
		100	30	75	175	360	770
防护等级		IP65
工作温度		90℃至-10℃

技术参数 / 规格				JXF60	JXF90	JXF120	JXF140	JXF180
最大扭矩			Nm	1.5倍额定扭矩
紧急制动扭矩			Nm	2.5倍额定扭矩
最大容许径向力			N	1530	3250	6700	9400	14500
最大容许轴向力			N	630	1300	3000	4700	7250
抗扭刚力			Nm/arcmin	6	12	23	47	130
最大额定输入转速			rpm	8000	8000	8000	6000	6000
额定输入转速			rpm	5000	4000	4000	3000	3000
噪音			dB	≤58	≤60	≤65	≤68	≤68
平均寿命			h	20000
满载效率			%	L1≥95% L2≥90%
回程间隙	P1	L1	arcmin	≤5	≤5	≤5	≤5	≤5
	P1	L2	arcmin	≤7	≤7	≤7	≤7	≤7
	P2	L1	arcmin	≤8	≤8	≤8	≤8	≤8
	P2	L2	arcmin	≤10	≤10	≤10	≤10	≤10
转动惯量	L1	3	Kg.cm2	0.16	0.61	3.25	9.21	28.98
		4	Kg.cm2	0.14	0.48	2.74	7.54	23.67
		5	Kg.cm2	0.13	0.47	2.71	7.42	23.29
		6	Kg.cm2	0.13	0.47	2.71	7.42	22.29
		7	Kg.cm2	0.13	0.45	2.62	7.14	22.48
		8	Kg.cm2	0.13	0.45	2.60	7.14	22.48
		9	Kg.cm2	0.13	0.42	2.59	7.08	22.40
		10	Kg.cm2	0.13	0.40	2.57	7.03	22.51
	L2	15	Kg.cm2	0.13	0.45	0.45	2.63	7.30
		20	Kg.cm2	0.13	0.45	0.45	2.63	7.30
		35	Kg.cm2	0.13	0.45	0.45	2.43	7.10
		40	Kg.cm2	0.13	0.45	0.45	2.43	6.92
		50	Kg.cm2	0.13	0.40	0.40	2.39	6.92
		70	Kg.cm2	0.13	0.40	0.40	2.39	6.72
		100	Kg.cm2	0.13	0.40	0.40	2.39	6.72

机型/代号	JXF-L1
	D1	D2	D3	D4	D5	D6	D7	D8	L1	L2	L3	L4	L5	L6	L7	L8	A1	A2	S1	S2	S3	S4	B	H	C
JXF60-L1	16	50	14	50	70	5.5	70	M4	29	7	8	37	4	32	70.5	107.5	60	60	3	20	5	15	5	18	M5
JXF90-L1	22	80	19	70	100	6.5	90	M5	39.5	7	8.5	48	5	48	106.5	154.5	90	90	3	32	5	17	6	24.5	M6
JXF120-L1	32	110	22	110	130	8.5	145	M8	50	10	12	62	7	60	131.5	193.5	120	130	5	40	6	25	10	35	M12
JXF140-L1	40	130	35	114.3	165	11	200	M12	82.5	12	12	97	10	82	164	261	140	176	5	65	10	36	12	43	M16
JXF180-L1	55	160	35	114.3	215	13.5	200	M12	82	20	15	105	10	81	176.5	281.5	180	180	6	70	10	50	16	59	M20

机型/代号	JXF-L2
	D1	D2	D3	D4	D5	D6	D7	D8	L1	L2	L3	L4	L5	L6	L7	L8	A1	A2	S1	S2	S3	S4	B	H	C
JXF60-L2	16	50	14	50	70	5.5	70	M4	29	7	8	37	4	32	98	135	60	60	3	20	5	15	5	18	M5
JXF90-L2	22	80	19	70	100	6.5	90	M5	39.5	7	8.5	48	5	48	141	189	90	90	3	32	5	17	6	24.5	M6
JXF120-L2	32	110	22	110	130	8.5	145	M8	50	10	12	62	7	60	182.5	244.5	120	130	5	40	6	25	10	35	M12
JXF140-L2	40	130	35	114.3	165	11	200	M12	82.5	12	12	97	10	82	218.5	315.5	140	176	5	65	10	36	12	43	M16
JXF180-L2	55	160	35	114.3	215	13.5	200	M12	82	20	15	105	10	81	244.5	349.5	180	180	6	70	10	50	16	59	M20
